Мои эксперименты с трансляционным оборудованием

Это сайт о неофициальном вещании по проводам городских радиотрансляционных сетей.

Мои эксперименты с оборудованием, не связанные непосредственно с вещанием

1. Ремонт рупора 10ГРД-5 путем установки внутрь обычного динамика. В общем, достался мне этот громкоговоритель с нерабочей головкой. Ничего с ней было не сделать, и пришлось ставить маленький динамик от компьютерной колонки. В качестве скобы крепления трансформатора и крышки была использована изогнутая панель, на которую в усилителе 100У-101 крепились все регуляторы. Сделано это все было кажется в 2010 году (могу ошибаться). Фотогаллерея:

Напоминаю, все серьезные работы по переделкам усилителей, радиол и электрофонов описаны на основном радиотехническом сайте.

2. Вещание во двор студии №1. Когда в последний раз был в Солнечном (2006 год), разобрал снятый в пос. Белоостров фидерный трансформатор. Получил 10кг меди и сдал. На полученные деньги купил на радиорынке рупор 10ГР-38, который долгое время висел за окном студии №1 (Автово), позже в студии №3 (Красное село). Применялся для трансляции низкопробной музыки, пьяных матюгов, и сирены ГО и ЧС по ночам. В студии №3 рупор пропал в 2016 или 2017 году.


	Трансформатор рупора	В студии №1	В студии №3

3. Испытание абонентских трансформаторов. Проводилось с использованием трансляционных усилителей с выходами 30, 120 и 240 вольт, абонентских громкоговорителей, нагрузочных резисторов разных номиналов и вольтметра переменного тока.


Эквиваленты нагрузок при вещании в АЛ и РФ		Испытание древнего трансформатора ТАГ-10

Разные необычные АТ	ТАМУ-25Т, стоявший когда-то на моем чердаке

4. Прогулки по чердакам и крышам по всему городу. В разные годы.


Пью пиво под проводами РФ	ТАМУ-10 2010 года выпуска в районе метро Новочеркасская	Пью страйк и осматриваю новый трансформатор ТАМУ-25С

5. Размножение линейных входов в приемнике Лира-РП-231-2С. Достался он мне от соседа в студии №2 (Двинская ул.) в 2010 году, но серьезно стал применяться где-то в 2013 году в студии №3 (Красное село) в качестве акустической системы для компьютера, так как имел линейный вход. Еще к нему подключали иногда проигрыватель Вега-106. И понадобилось сделать больше входов. Взят переключатель из усилителя №7 Амфитон-А1-01-2У, и два гнезда 6.3мм. Других деталей просто не оказалось под рукой.

6. Вещание через рупор ГР1Е в Солнечном. 2007 и 2008 годы. Рупор снят со столба в границах ЖД станции Белоостров. Когда снимал, отколол кусок корпуса. Скоба осталась на столбе. Вместо штатного трансформатора поставлен ТП-8-3 (вроде). Закреплен веревкой к дереву.

7. Местная сеть оповещения в квартире (студия №1). В общем, в двухкомнатной квартире было решено создать местную радиотрансляционную сеть. Не очень было понятно зачем это надо, но сеть была создана, примерно в 2006 году. Колонки были повешены на кухне, около большой комнаты, в коридоре. Проводка - сначала любые провода, затем переделано на стандартный телефонный провод. В качестве колонок - колонки от электрофонов Аккорд и Школьный, в которые были поставлены трансформаторы. В качестве трансформаторов были и ТВЗ (для подачи 120 или 240в), и ТВК-110-Л2 (для подачи через вторичную обмотку 30в), и трансформатор от рупора ГР1Е, и силовой от какого-то блока питания. В качестве усилителя использовался сначала центр MAX-KDZ-100 без трансформаторов, затем любой усилитель (в свободное от вещания время). Напряжение было разным - было и 120, было и 30в. Иногда местная сеть замыкалась на АЛ городской сети для прослушивания официальных передач.


Колонка от электрофона Школьный	Колонка от электрофона Аккорд	Выходной трансформатор от радиолы Ригонда с перебранным сердечником, для установки в одной из колонок

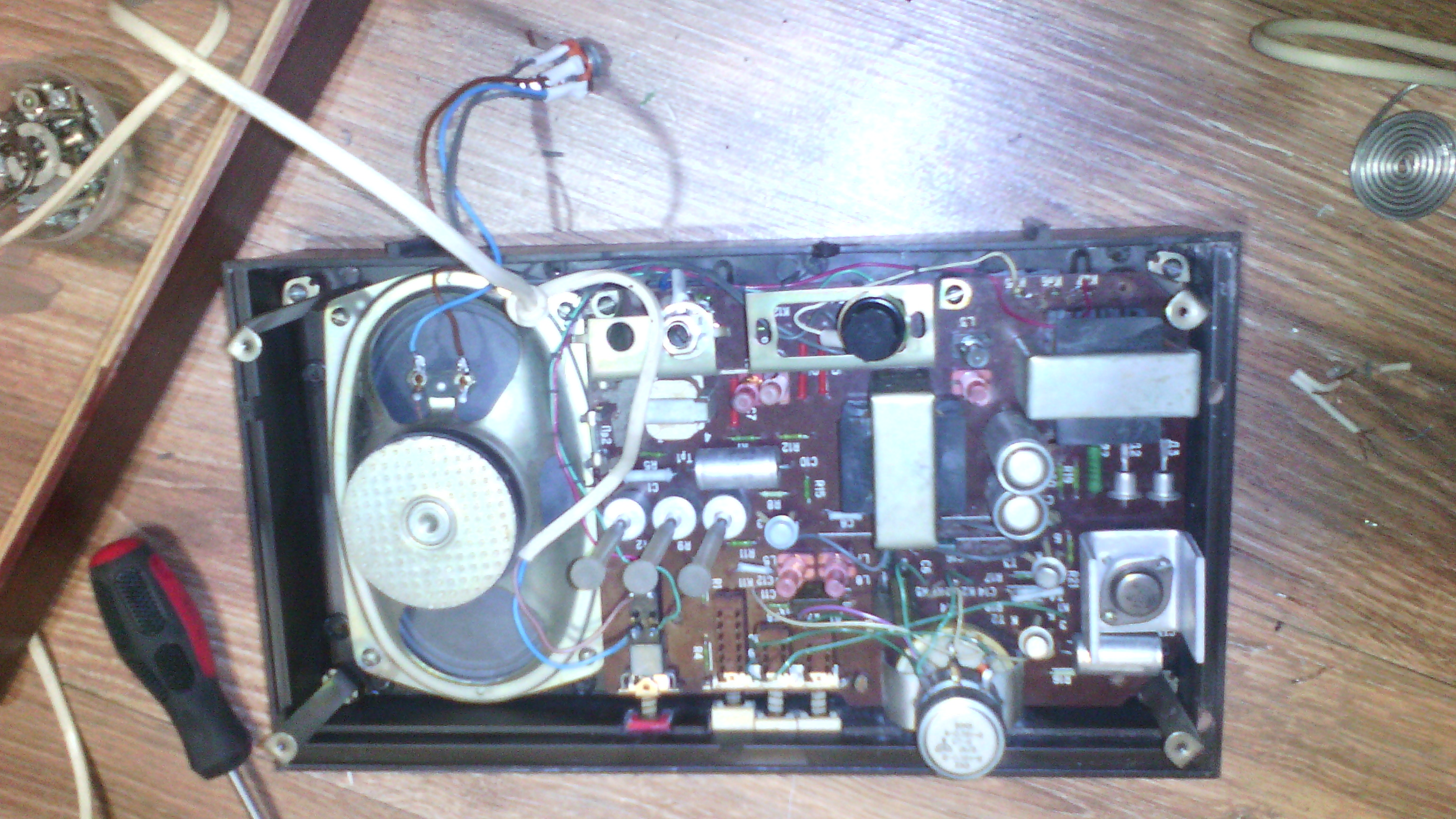

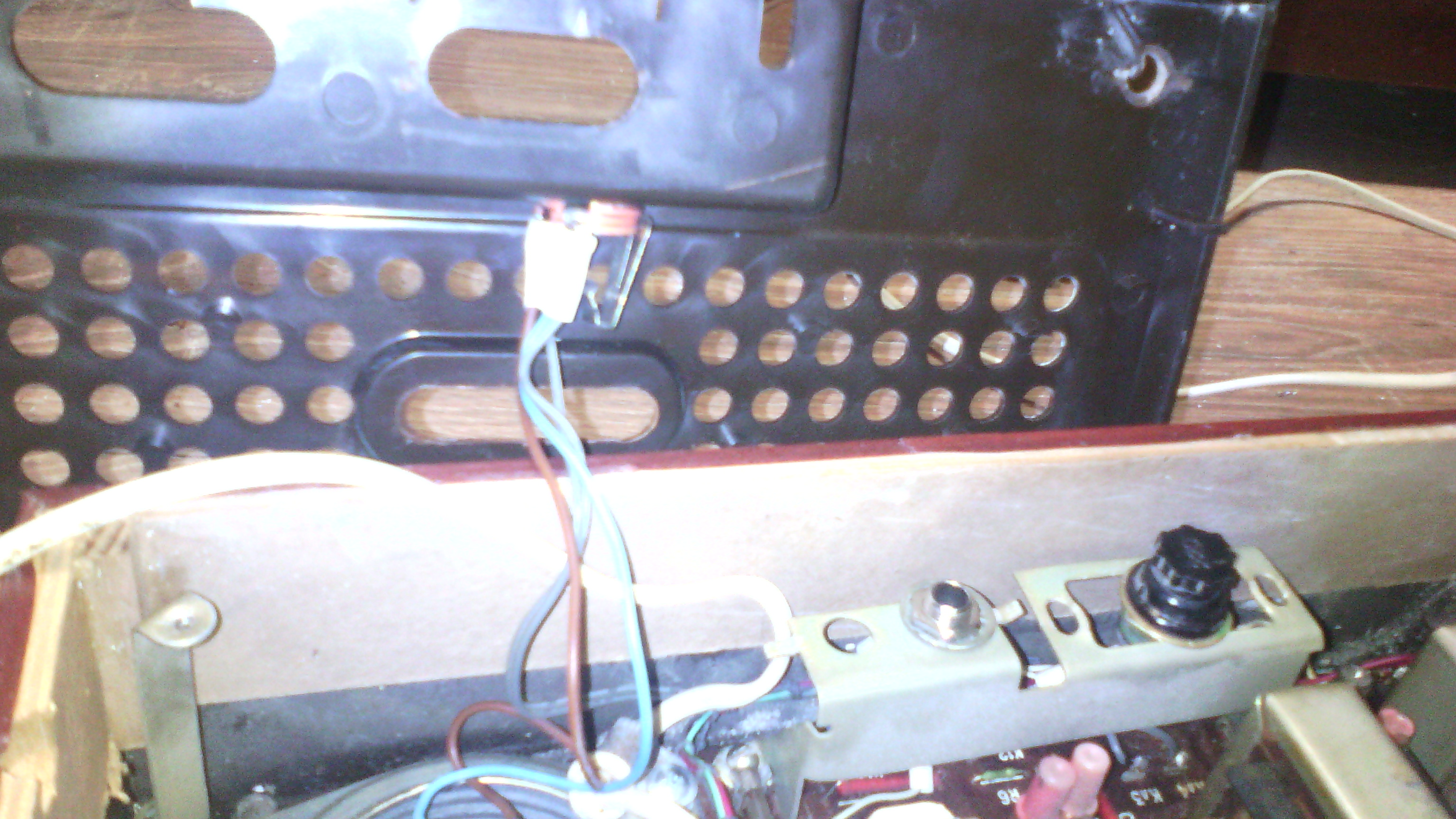

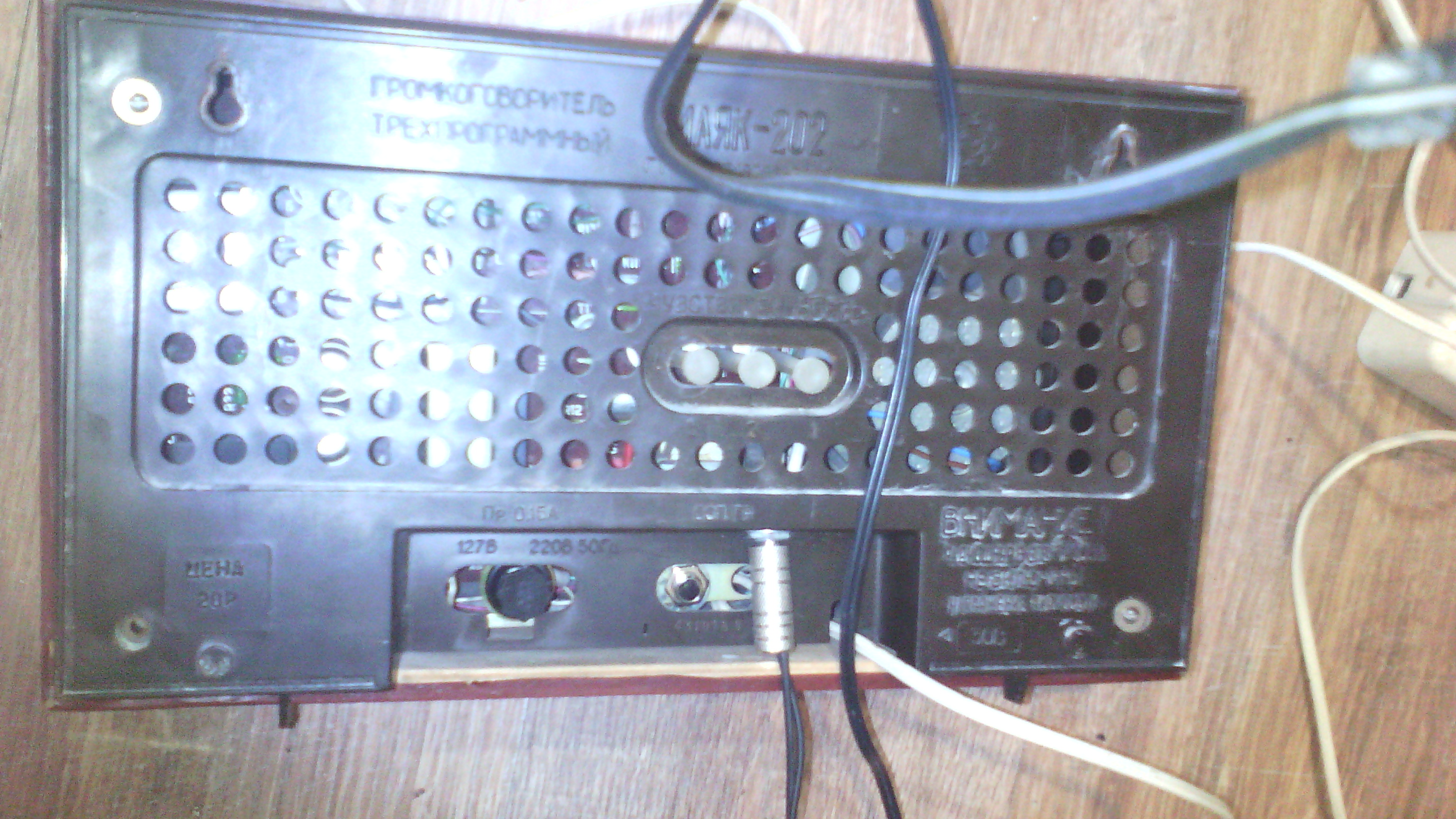

8. Трехпрограммный громкоговоритель с входным напряжением 240в. Имелся у меня трехпоганый громкоговоритель Эра-204 (аналог Маяка-204). И нужно было сделать возможность запитывать его от 240в (напряжение РФ), а при трансляции в РФ он должен был звучать с той же громкостью, с какой слышат мой сигнал абоненты отдаленных домов. Для этого внутрь был установлен трансформатор ТВК-110-Л2 (имитирующий абонентский трансформатор) и тумблер для переключения входного напряжения. Фото аппарата внутри у меня нет.
