В апреле 2022 года был приобретен электрофон
Россия-323. Из его особенностей - монофонический, 3 класса, с пьезоэлектрической
головкой звукоснимателя. Но с относительно современной схемой предварительного
усилителя, темброблока и усилителя мощности. По состоянию, в котором он мне достался, ЭПУ и
головка исправны, в усилителе был треск в регуляторе громкости, и
неплавная регулировка тембра НЧ. Неисправности регуляторов устранены заменой
переменных резисторов на аналогичные по размерам, но немного других номиналов.
Для регулятора громкости вместо 100кОм поставлен 47кОм, для тембра тембра НЧ вместо 33кОм поставлен
47кОм. Далее было заменено входное гнездо (разъем
"магн-воспр")
типа DIN-5 (в заводском варианте предлагалось либо
вставлять заглушку-перемычку, либо заранее был внутри припаян высокоомный
резистор - у меня был второй вариант). Вместо него было поставлено гнездо Jack-6.3 с дополнительным
контактом, который при вынутом штекере подключает звукосниматель ко входу
усилителя. Выход на колонку, вместо длинного
кабеля, был припаян к временно ненужному разъему линейного выхода ("магн-запись"), к
контактам 3 и 2. На кабель от колонки соответственно поставлен штекер типа DIN-5.
Для применения электрофона в качестве
трансляционного усилителя, и для различных опытов, установлен выходной
трансформатор. С одинаковыми обмотками, то есть является разделительным. Чтобы
не было связи выходного гнезда с выходом усилителя и общим проводом. В качестве
трансформатора применен силовой трансформатор от бесперебойника "080-48319-00",
так как другого не
нашлось. Все провода питания и выхода усилителя были поменяны
на провод ШВВП-2*0.5, вместо старых тонких. Гнездо линейного входа было решено
перенести в цепь регулятора громкости - чтобы и входное сопротивление уменьшить,
и темброблок исключить (оставить его только для звукоснимателя).

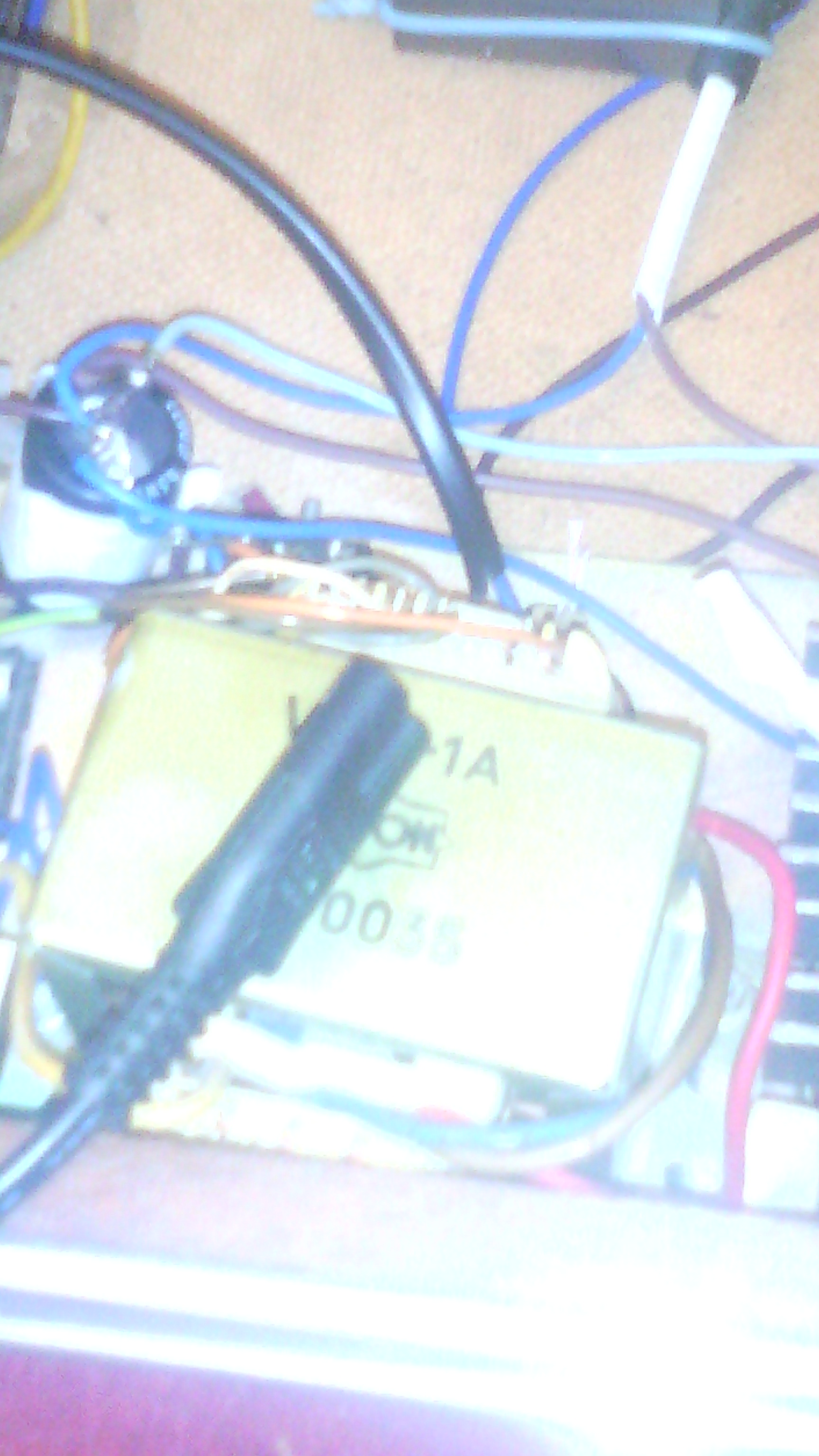

Далее - был заменен силовой трансформатор. Из-за
отсутствия других трансформаторов был поставлен снятый с видеомагнитофона
AKAI-VS-6. Первичная обмотка у него разделена на две
половины по 110в, самая мощная из вторичных выдает ~18в. После выпрямления
постоянное напряжение составит, теоретически, 18*√2=25,46в. Это потребовало
замены первого конденсатора в блоке питания на новый, 6800мкф*63в. Из-за отсутствия
нормального диодного моста был временно поставлен КЦ405В, позже он был заменен на
импортный. Мотор IIIЭПУ-76 нормально работает и от ~110в.

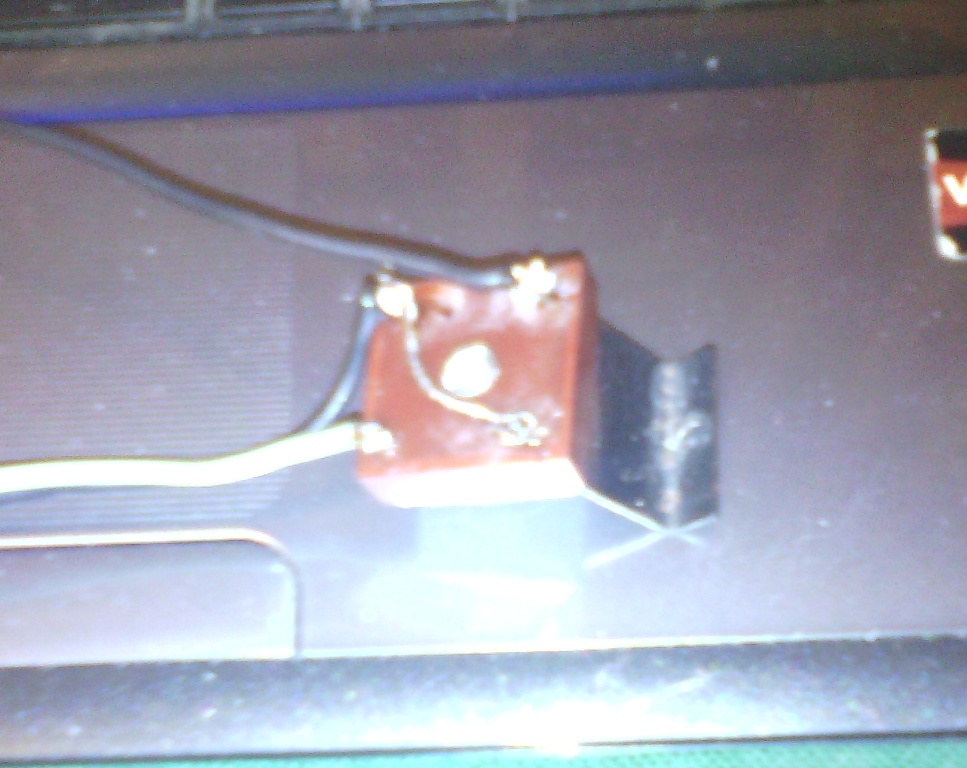

Диодный мост КЦ405В был физически переставлен в
другое место, и применен для защиты выходных транзисторов от напряжения
самоиндукции от выходного трансформатора. По стандартной схеме - от проводов
питания к выходу (точке соединения выходных транзисторов).

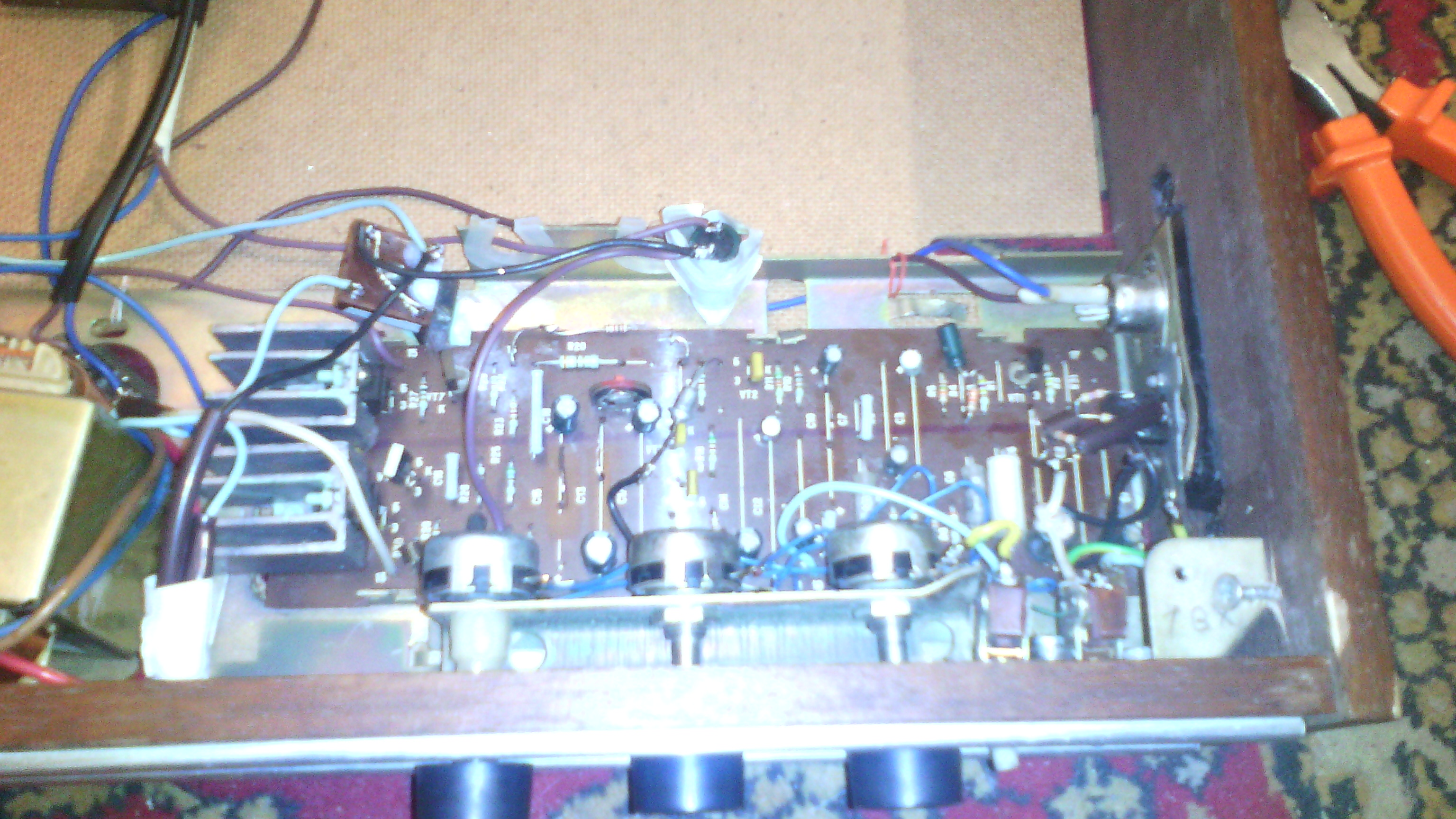

09.12.24 были поменяны все электролитические
конденсаторы, кроме C4 (не хватило запасных
конденсаторов). Почти все номиналы увеличены в 2 раза. Конденсатор
C2 (на плате) типа МБМ (0.1мкф) был тоже заменен на
электролитический (1мкф). Еще в цепях питания был удален резистор
R29, и отключен ставший ненужным C2
(на шасси электрофона, который 1000мкф). В цепи выхода конденсатор 1000мкф
поменян на 2200мкф. Качество звука при работе от внешнего источника улучшилось,
при работе ЭПУ - не особо (головка не позволяет). Новые конденсаторы:
C14 - 100x16v
C17 - 100x16v
C13 - 100x35v
C15 - 100x16v
C12 - 10x50v
C11 - 10x50v
C10 - 47x16v
C3 - 2.2x50v
C8 - 2.2x50v
C2 - 1x50v, плюс слева
C1 - 1x50v
14.12.24 был сделан стабилизатор для питания двух
первых каскадов усилителя (VT1, VT2). Для этого R16 заменен на резистор МЛТ-0.5
750ом, и параллельно C4 поставлен стабилитрон Д814Г.
Правый (по схеме) вывод R16
соединен напрямую с выходом блока питания (и отключен от резистора
R20).

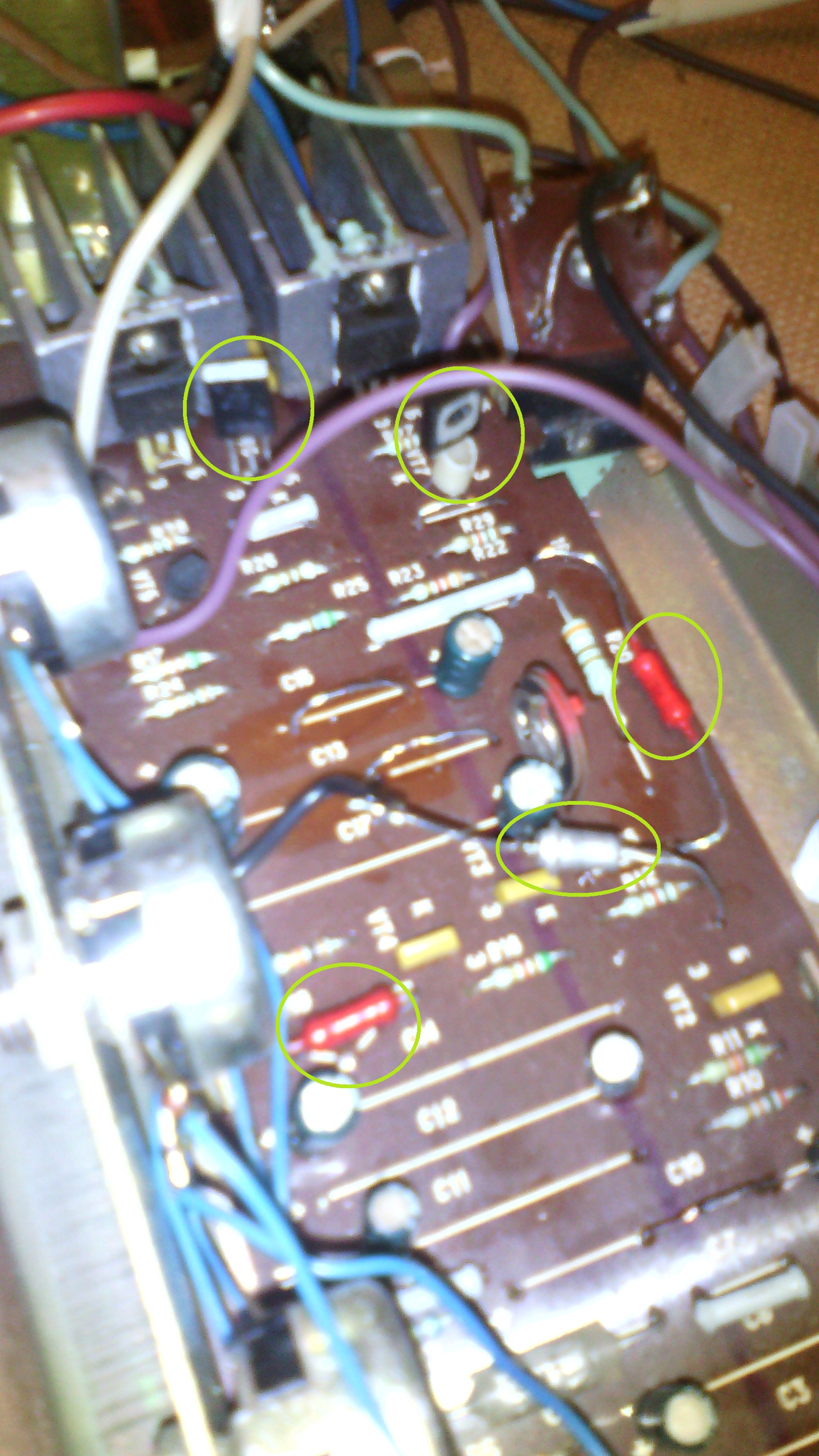

Помимо этого, подстроечный резистор
R19, определяющий коэффициент усиления, заменен на
постоянный - 510ом. Предвыходные транзисторы VT7 (КТ209М) и VT8 (КТ315Б), во
избежание их перегрузки, поменяны на КТ814 и КТ815 соответственно. После
указанных действий первое включение производилось через лампу накаливания 15вт,
включенную в разрыв сетевого провода (220в), то есть последовательно с первичной
обмоткой силового трансформатора. ЭПУ при этом было отключено вообще. Лампа
очень слабо светилась, а при прикосновении ко входу усилителя в колонке был
слышен фон, а лампа сразу загоралась ярче (это было снято на
видео). После проверки
лампа была отключена. Ток покоя
усилителя не проверялся, ибо нечем.

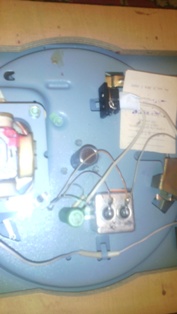

16.12.24 был установлен разъем в цепи 127в питания
ЭПУ. Из-за отсутствия у меня разъемов, применяемых обычно для подключения ЭПУ,
пришлось применить штекер и гнездо от магнитолы. Гнездо было закреплено на
панели ЭПУ на проволоку. Был поменян C4 и увеличена
его емкость до 470мкФ. Линейный вход для внешнего источника (гнездо Jack6.3) был
подключен обратно, до предварительного усилителя, в цепи звукоснимателя.

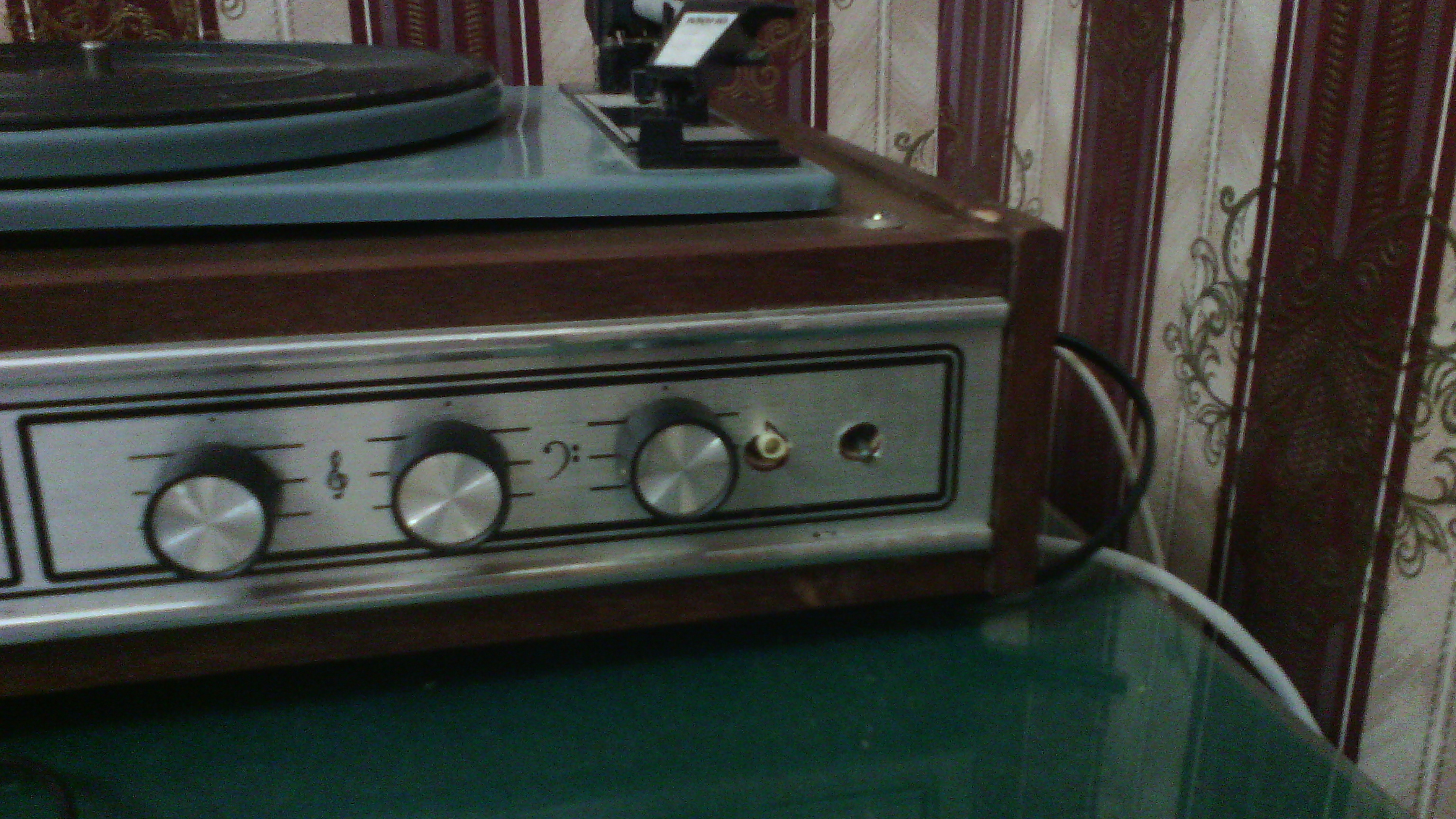

21.12.24 был установлен тумблер селектора входов,
что позволило не дергать постоянно штекер внешнего источника для подключения
звукоснимателя. Гнездо внешнего источника было поменяно на стереофоническое, и
каналы объединены через резисторы по 4.7кОм. Установлен тумблер для обхода
темброблока. Поскольку уровень сигнала на выходе темброблока меньше, чем на его
входе, в обходной цепи поставлен резистор 33кОм. Еще был поменян резистор
R19 на 240ом, тем самым коэффициент усиления усилителя
мощности увеличен.
22.12.24 транзистор VT1 был заменен на полевой
типа КП103Ж. Удалены элементы R1 и C2. Резистор с затвора на общий провод не
устанавливался, просто оставлены на своих местах R2 и R3. Входное сопротивление
составляет теоретически 570кОм. Фото установленного транзистора не делалось, так как внешне
он похож на старый КТ3107
Коэффициент усиления усилителя мощности теперь
составляет 42,67, а всего усилителя 20,86
23.12.24 резистор R5 был
увеличен с 10кОм до 15кОм, резистор R16 с 750ом до
2кОм. Примерные токи первого и второго каскадов - 0,14мА и 1,03мА

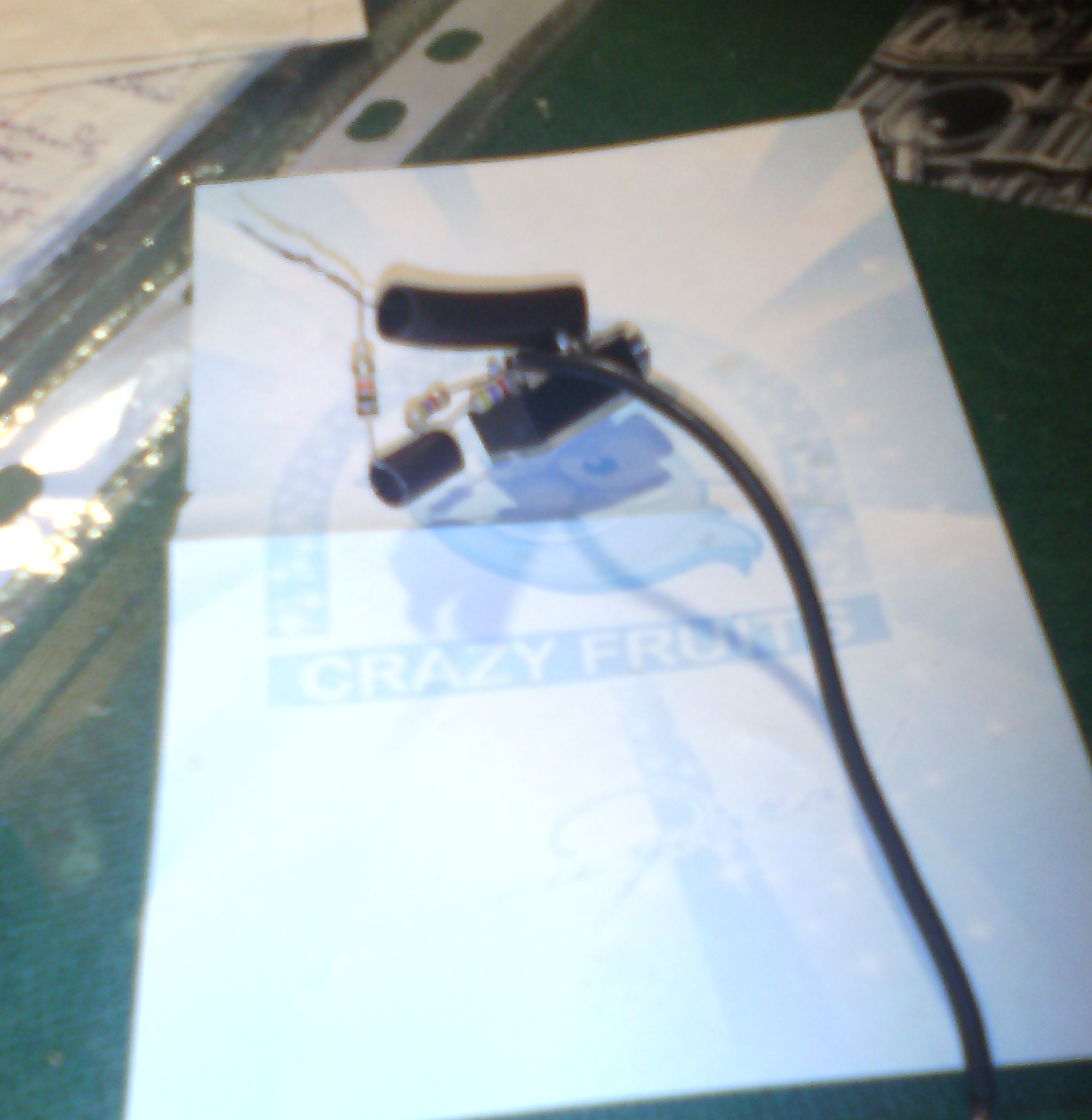

05.01.25 транзистор VT1
был заменен на КП103Л1, входное гнездо было заменено на Jack-3.5, на
входе был установлен делитель напряжения из двух резисторов по 10кОм. Были
поставлены светодиоды, взамен снятой когда-то индикаторной лампочки. Два
светодиода соединены параллельно и подключены через резистор 1кОм. |
